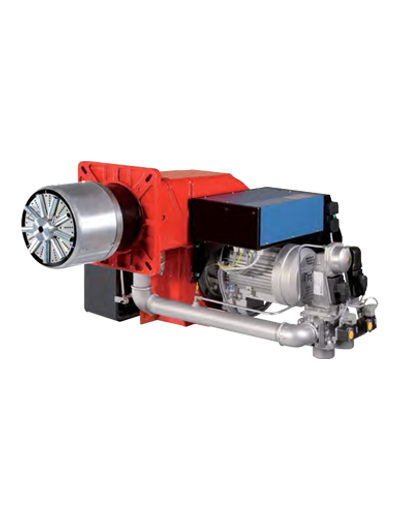

NOVANTA-CINQUECENTO LOW NOx [kW 100000 ÷ 0]
RX90 RX91 RX92 RX510 RX515 RX520
Palniki tej serii są przemysłowymi monoblokowymi palnikami o mocach maksymalnych od 1 480 kW ( minimalna regulacja – 288 kW) do 5 800 kW.
Przeznaczone są do zastosowania w urządzeniach, w których parametry komory spalania utrudniają uzyskanie niskiego poziomu tlenków azotu (NOx) w spalinach, jak: kotły ciśnieniowe, kotły z nawrotną komorą spalania. Konstrukcja głowicy palnika zapewnia kształt płomienia utrudniający tworzenie się dużej ilości tlenków azotu.
Budowane są jako: proporcjonalne i modulowane.
Mogą one pracować z urządzeniami o szerokim zakresie ciśnień w komorze spalania, (zarówno z podciśnieniem jak i przy dużym nadciśnieniu). Głowice palników w kształcie „dzwonu” z regulacją położenia elementów mieszających gaz z powietrzem umożliwia precyzyjne formowanie płomienia.
Konstrukcja mechaniczna palników umożliwia wykonanie wszelkich prac serwisowych przez jednego pracownika.
Palniki te wyposażone są kompletne układy zasilania, kontroli i sterowania, zabudowane w skrzyni sterowniczej, zabudowanej do korpusu palnika.
| Typ | Model | Moc kW | Energia elektryczna | Silnik wentylatora 2800 g/1' kW | Połączenia gazowe | Instrukcja | ||
|---|---|---|---|---|---|---|---|---|
| min. | max. | |||||||
| RX90 | M-.xx.S.IT.A.1.xxx | 288 | 1480 | 230V 3 ac / 400V 3N ac | 3 | 2" - DN65 - 80 - 100 | PR-MD |  |
| RX91 | M-.xx.S.IT.A.1.xxx | 674 | 2008 | 230V 3 ac / 400V 3N ac | 4 | 2" - DN65 - 80 - 100 | PR-MD | |
| RX92 | M-.xx.S.IT.A.1.xxx | 480 | 2450 | 230V 3 ac / 400V 3N ac | 4 | 2" - DN65 - 80 - 100 | PR-MD | |
| RX510 | M-.xx.S.IT.A.1.xxx | 800 | 3250 | 230V 3 ac / 400V 3N ac | 7.5 | 2" - DN65 - 80 - 100 | PR-MD | |
| RX515 | M-.xx.S.IT.A.1.xxx | 770 | 4400 | 230V 3 ac / 400V 3N ac | 11 | 2" - DN65 - 80 - 100 | PR-MD | |
| RX520 | M-.xx.S.IT.A.1.xxx | 1000 | 5800 | 230V 3 ac / 400V 3N ac | 15 | 2" - DN65 - 80 - 100 | PR-MD | |
