NOVANTA-CINQUECENTO [kW 480 ÷ 8000]
HR91A HR92A HR93A HR512A HR515A HR520A HR525A

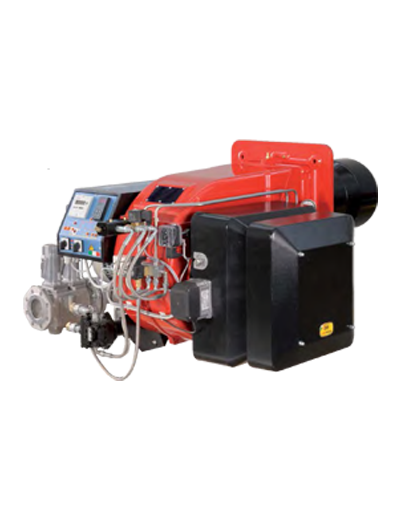

Palniki tej serii są przemysłowymi monoblokowymi palnikami o mocach maksymalnych od 2 670 kW ( minimalna regulacja – 480 kW) do 8 000 kW. Budowane są jako: proporcjonalne i modulowane.
Mogą one być zasilane gazem ziemnym lub LPG, oraz olejem opałowym lekkim ( również biodieslem).
Mogą one pracować z urządzeniami o szerokim zakresie ciśnień w komorze spalania, (zarówno z podciśnieniem jak i przy dużym nadciśnieniu).
Głowice palników w kształcie „dzwonu” z regulacją położenia elementów mieszających rozpylone paliwo z powietrzem umożliwia precyzyjne formowanie płomienia.
Wykonywane są:
z mechanicznym połączeniem. za pośrednictwem regulowanego mechanizmu krzywkowego, przepustnicy powietrza i regulatora ciśnienia paliwa
z indywidualnymi napędami przepustnicy powietrza i regulatora ciśnienia paliwa, sterowanymi cyfrowym sterownikiem.
Zakres zmiany mocy (modulacji) tych palników wynosi 1:3
Konstrukcja mechaniczna palników umożliwia wykonanie wszelkich prac serwisowych przez jednego pracownika.
Palniki te wyposażone są kompletne układy zasilania, kontroli i sterowania, zabudowane w skrzyni sterowniczej, zabudowanej do korpusu palnika.
| Typ | Model | Moc kW | Energia elektryczna | Silnik wentylatora 2800 g/1' kW | Motor pompy kW | Podłączenie gazowe | Instrukcja | ||
|---|---|---|---|---|---|---|---|---|---|
| min. | max. | ||||||||
| HR91A | MG.xx.S.IT.A.1.xx | 480 | 2.670 | 230V 3 ac / 400V 3N ac | 4 | 1.1 | 2" - DN65 - 80 - 100 | PR-MD |  |
| HR92A | MG.xx.S.IT.A.1.xx | 480 | 3.050 | 230V 3 ac / 400V 3N ac | 4 | 1.1 | 2" - DN65 - 80 - 100 | PR-MD | |
| HR93A | MG.xx.S.IT.A.1.xx | 550 | 4.100 | 230V 3 ac / 400V 3N ac | 7.5 | 1.1 | 2" - DN65 - 80 - 100 | PR-MD | |
| HR512A | MG.xx.S.IT.A.1.xx | 600 | 4.500 | 230V 3 ac / 400V 3N ac | 9.2 | 1.1 | 2" - DN65 - 80 - 100 | PR-MD | |
| HR515A | MG.xx.S.IT.A.1.xx | 770 | 5.200 | 230V 3 ac / 400V 3N ac | 11 | 1.5 | 2" - DN65 - 80 - 100 | PR-MD | |
| HR520A | MG.xx.S.IT.A.1.xx | 1.000 | 6.400 | 230V 3 ac / 400V 3N ac | 15 | 1.5 | 2" - DN65 - 80 - 100 | PR-MD | |
| HR525A | MG.xx.S.IT.A.1.xx | 2.000 | 8000 | 230V 3 ac / 400V 3N ac | 18.5 | 3 | DN65 - 80 - 100 | PR-MD | |
